[KM53B83]  [KM53B83]户外铝制风向传感器

  KM53B83采用工业通用标准接口,方便接入PLC,DCS等各种仪表或系统,用于监测风向等状态量。内部使用了较高精度的传感内核及相关器件,确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V/10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多种输出方式。

技术参数

技术参数 参数值
品牌 KLHA/快乐海岸
风向测量范围 0~360
风向分辨率 ±22.5°
输出方式 RS485/4-20mA/DC0-5V
供电电源 DC12~24V 1A
运行环境温度 -40~80°C
运行环境湿度 5%RH~90%RH

产品选型

    产品设计了RS485,4-20mA,DC0-5V多种输出方式,根据输出方式的不同,产品分为以下几种型号。
产品型号 输出方式及供电压范围
KM53B8B RS485总线
KM53B8M 4-20mA
KM53B8V5 DC0-5V

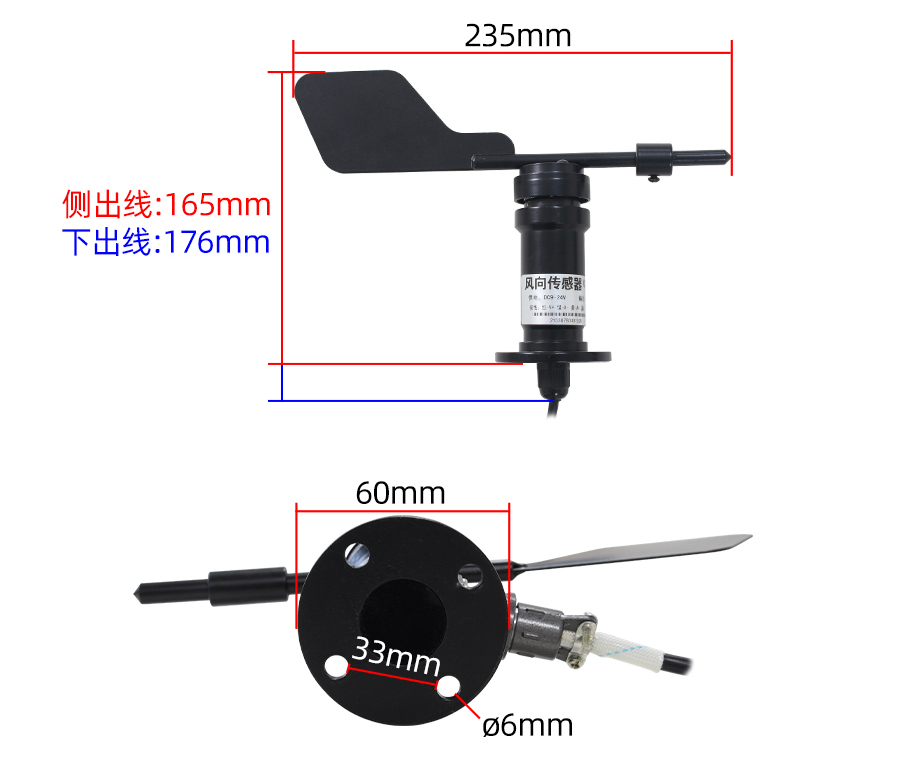

外形尺寸

KM53B83

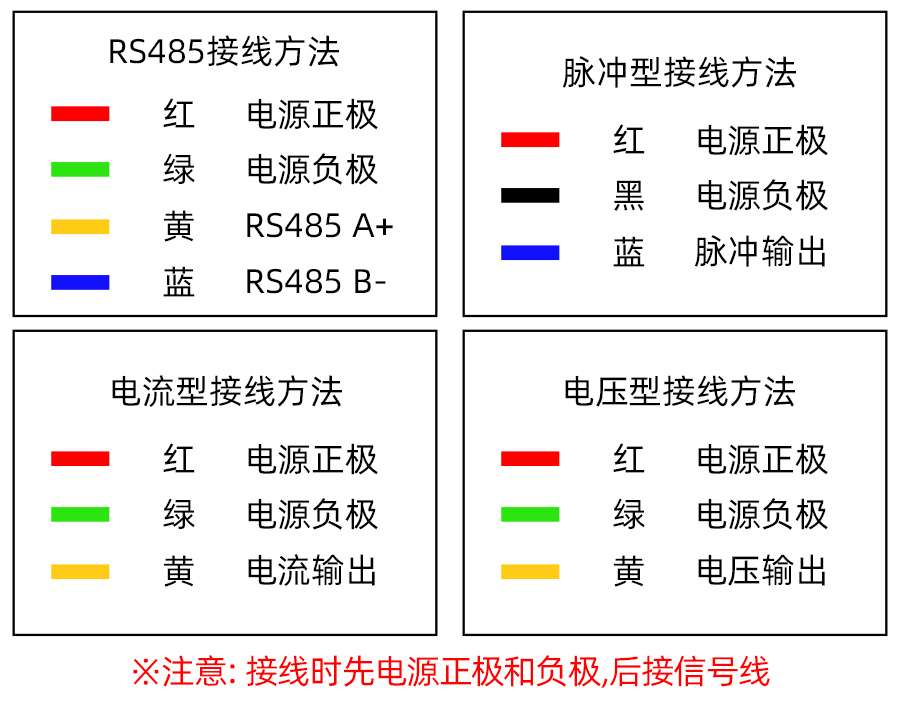

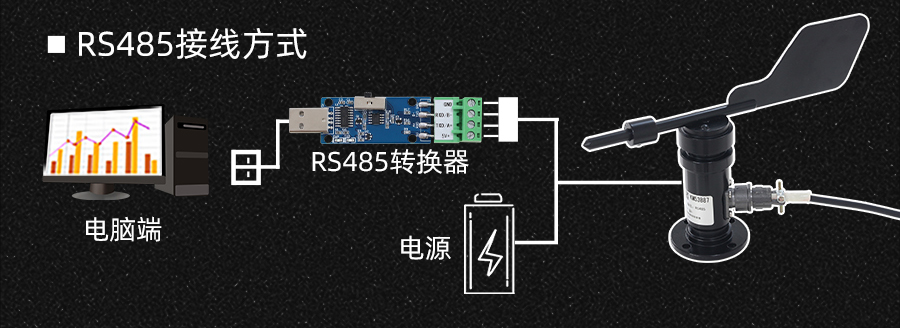

产品接线

KM53B83

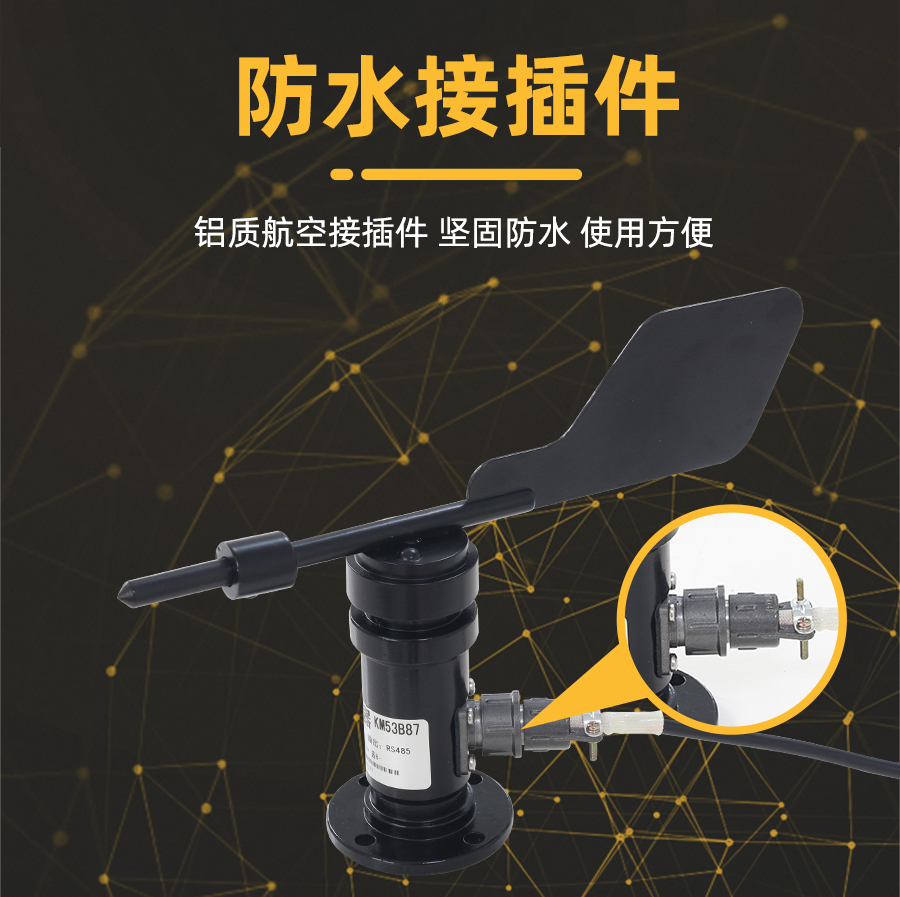

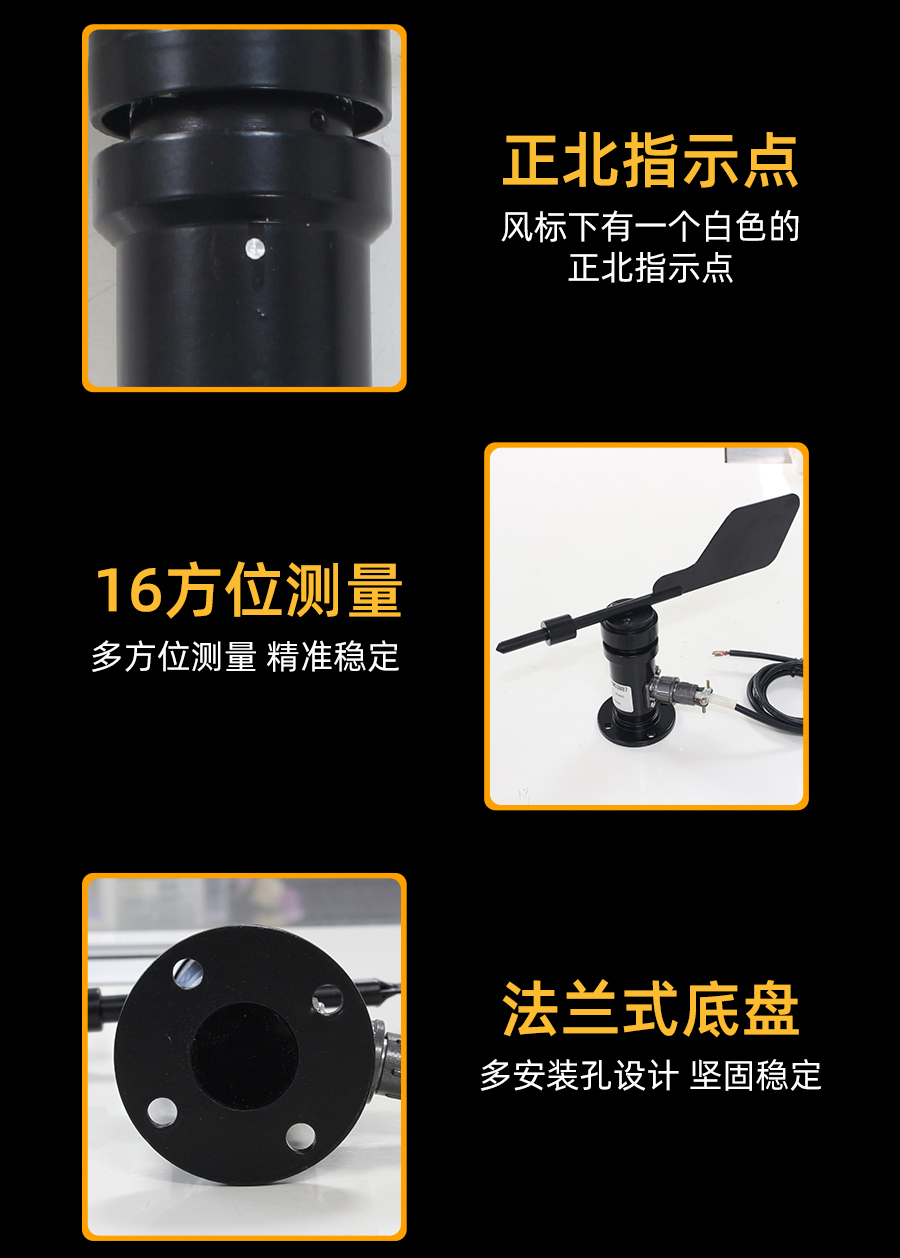

特色与细节

KM53B83

KM53B83

KM53B83

KM53B83

应用方案

KM53B83

KM53B83

KM53B83

典型应用

KM53B83

RS485型:通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 9600,8,n,1。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 01 84 0A 。
地址 功能码 起始地址 数据长度 校验码
01 03 00 00 00 01 84 0A
    对于正确的问询帧,设备会响应数据:01 03 02 00 79 79 A6 ,响应格式:
地址 功能码 长度 数据1 校验码
01 03 02 00 79 79 A6
    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
2. 常用数据地址表
组态地址 寄存器地址 寄存器说明 数据类型 值范围
40001 00 00 1#风向寄存器 只读 0~65535
40101 00 64 型号编码 读/写 0~65535
40102 00 65 测点总数 读/写 1~20
40103 00 66 设备地址 读/写 1~249
40104 00 67 波特率 读/写 0~6
40105 00 68 通讯模式 读/写 1~4
40106 00 69 协议类型 读/写 1~10
40107 00 6A 时间间隔 读/写 0~36000



4-20mA电流型:风向与电流计算

  例设量程为0~360°,模拟量输出为4~20mA电流信号时,风向与电流的计算关系如公式所示:C=(360-0)*(X-4)÷(20-4)+0,其中360为风向量程上限,0为量程下限,20为电流输出量程上限,4为下限,X为当前读出的电流值,C为计算出来的风向值,常用数值列表如下:
电流 X(mA) 风向值 C(°) 计算过程
4 0.0 (360-0)*(4-4)÷(20-4)+0
5 22.5 (360-0)*(5-4)÷(20-4)+0
6 45.0 (360-0)*(6-4)÷(20-4)+0
7 67.5 (360-0)*(7-4)÷(20-4)+0
8 90.0 (360-0)*(8-4)÷(20-4)+0
9 112.5 (360-0)*(9-4)÷(20-4)+0
10 135.0 (360-0)*(10-4)÷(20-4)+0
11 157.5 (360-0)*(11-4)÷(20-4)+0
12 180.0 (360-0)*(12-4)÷(20-4)+0
13 202.5 (360-0)*(13-4)÷(20-4)+0
14 225.0 (360-0)*(14-4)÷(20-4)+0
15 247.5 (360-0)*(15-4)÷(20-4)+0
16 270.0 (360-0)*(16-4)÷(20-4)+0
17 292.5 (360-0)*(17-4)÷(20-4)+0
18 315.0 (360-0)*(18-4)÷(20-4)+0
19 337.5 (360-0)*(19-4)÷(20-4)+0
20 360.0 (360-0)*(20-4)÷(20-4)+0
    如表所示,当测量值8mA时,当前风向为90°。

DC0-5VDC0-5V电压型:风向与DC0-5V电压计算

  例设量程为0~360°,模拟量输出为0~5VDC0-5V电压信号时,风向与DC0-5V电压的计算关系如公式所示:C=(360-0)*(X-0)÷(5-0)+0,其中360为风向量程上限,0为量程下限,5为DC0-5V电压输出量程上限,0为下限,X为当前读出的DC0-5V电压值,C为计算出来的风向值,常用数值列表如下:
DC0-5V电压 X(V) 风向值 C(°) 计算过程
0 0.0 (360-0)*(0-0)÷(5-0)+0
1 72.0 (360-0)*(1-0)÷(5-0)+0
2 144.0 (360-0)*(2-0)÷(5-0)+0
3 216.0 (360-0)*(3-0)÷(5-0)+0
4 288.0 (360-0)*(4-0)÷(5-0)+0
5 360.0 (360-0)*(5-0)÷(5-0)+0
10 135.0 (360-0)*(10-4)÷(20-4)+0
    如表所示,当测量值2.5V时,当前风向为180°。

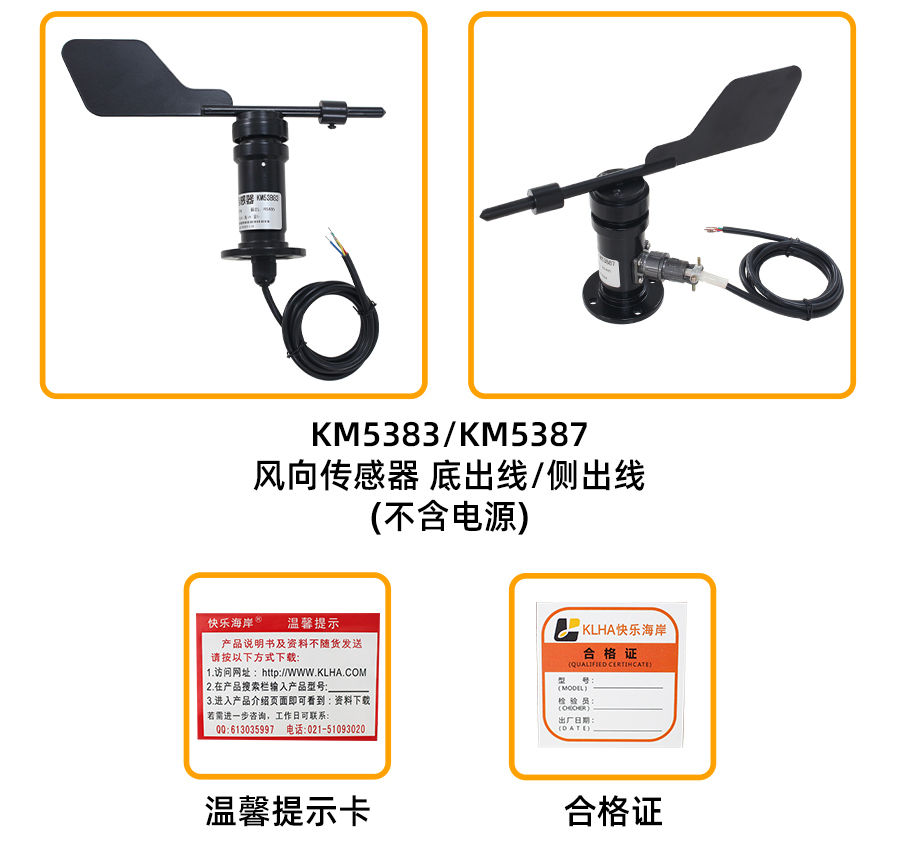

清单与实物

KM53B83

KM53B83

KM53B83

KM53B83

产品手册
产品发货时不再发送纸质手册,请阅读产品手册后再使用产品

[中文手册]      [KM53B83]户外铝制风向传感器

[英文手册]      [KM53B83]Outdoor aluminum wind direction sensor
